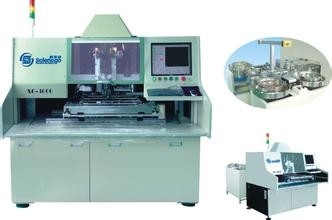

PCB の自動挿入機械
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | PCB アセンブリのための自動挿入機械,穴の挿入機械を通して |
||
|---|---|---|---|
記述:
集まっている電子部品に使用する自動挿入機械は軸挿入機械、放射状の挿入機械、二重インライン パッケージの挿入機械および時代遅れ構成機械に分類することができます。 タイプのそれぞれに自身の特別な適したプロダクトがあります
軸挿入:
軸インサータは挿入の順序で鎖に部分を切る分配の頭部に与えられる巻き枠からの軸加鉛によ穴の部品を取ります; 順序の鎖から鉛の長さおよび挿入のスパンのための正しい長さに部品の鉛を切る挿入の頭部の下の部品を持って来る挿入の鎖に移される、; 鉛を 90° 曲げます; そして部品が板に間、切口の下の締めつけアセンブリ導き、互いの方の鉛を曲げる挿入物
放射状の挿入:
放射状のインサータは巻き枠からの部品を切り、挿入の等級の鎖に順次に置く分配の頭部に与えられる巻き枠からの放射状の加鉛によ穴の部品を取ります。 部品は挿入の頭部の後ろで構成の移動アセンブリに持って来られ、挿入の頭部に移りましたり、そして板に互いと反対に間、切口およびくねりの下の締めつけアセンブリ鉛挿入されます。
二重インライン パッケージの挿入:
二重インライン（すくいの）インサータは雑誌に荷を積まれる管からの集積回路を取ります。 シャトルのメカニズムは移動アセンブリに雑誌および低下からそれ必要とされる必要な部品を選びます。 挿入の頭部は移動アセンブリからの部品を選び、板に IC を間、切口の下の締めつけアセンブリ挿入し、そしてソケットのために内部か IC のために外へ向かう鉛を曲げます。
時代遅れ構成:
巻き枠に部分を切り、配列した立場の順序子機械だけから成っているのに使用される軸インサータ。 その巻き枠は独立軸インサータにそれから部品を挿入するために移りました。 これは 1 台の機械で完全に今日されます。
指定:
BXJG-1001 順序子
|
挿入率 |
26000 pcs/h |
|
不履行率 |
100 PPM 以下 |
|
方向 |
平行 |
|
部品 specs |
録音された軸鉛の部品、テープ幅 52mm は、間隔 5.0mm のボディ長さを 16mm 以下のボディ直径 5.0mm 以下導きません。 |
|
部品のタイプ |
コンデンサー、トランジスター、ダイオード、抵抗器は、テープによって詰められる電子部品でなければなりません等溶けます。 |
|
入力装置 |
60 の場所の（推奨）、任意 10-100 の場所 |
|
機械サイズ（L×W×H） |
3900mm×1000mm×1400mm （40 の場所） |
|
場所のサイズ |
550mm×600mm×900mm |
|
機械重量 |
300kg （40 の場所） |
|
電源 |
220V、AC （単一フェーズ） 50/60HZ、1.0KVA |
|
システム保護 |
UPS は、機械を力なしで 15 分を動かさせ続けます |
|
働く力 |
800W （省エネ） |
|
空気圧 |
0.6Mpa |
|
空気消費 |
0.3m の ³ /min |
|
状況の温度 |
5-25℃ |
|
機械騒音 |
40 dB |
|
行方不明の部分の探知器 |
二重光学 refire の探知器 |
|
ドライブ |
AC servo、AC モーター |
|
場所の原動力 |
空気圧 |
|
データ入力 |
入る USB インターフェイス（EXCEL のフォーマット） |
|
制御システム |
英国版インターフェイス （WINDOWS のシステム制御のプラットホーム） LCD のモニター |
特徴: 自動的に順序の種類の 1 時間あたりの 26000pcs の速度のプログラムに従う 42mm の幅テープへの未加工部品は 52mm の幅テープで、未加工部品、軸鉛のコンデンサーのような、トランジスター、ダイオード、抵抗器、等溶けます詰まります。 配列された 42mm テープは軸挿入機械に与えて利用できます。 、ユーザー フレンドリー インターフェイスの市販ソフトの基盤はオペレーティング システム、Windows 2000 良質および高性能を持って来ます。
BXJG-3001 放射状の挿入機械
|
挿入率 |
18000 pcs/h |
|
不履行率 |
300 PPM 以下 |
|
方向 |
1° 増分の 360° |
|
鉛のスパン |
二重スパン 2.5mm/5.0mm |
|
PCB のサイズ |
分 50mm×50mm; 最高の 450mm×450mm |
|
PCB の厚さ |
0.79mm-2.36mm |
|
部品のタイプ |
コンデンサー、トランジスター、ダイオード、LEDs、ヘアピン抵抗器、コネクター、気転スイッチ、ヒューズ、等。 |
|
ジャンパー線 (JW) |
独立した供給装置、必要性の配列無し。 錫とめっきされる直径 0.5mm-0.7mm の銅線。 |
|
締めつけの長さ |
調節可能な 1.2-2.2mm |
|
締めつけの程度 |
調節可能な 10-35° |
|
機械サイズ（L×W×H） |
1800mm×1600mm×2000mm |
|
機械重量 |
750kg （40 の場所） |
|
電源 |
220V、AC （単一フェーズ） 50/60HZ、2.0KVA |
|
システム保護 |
UPS は、機械を力なしで 15 分を動かさせ続けます |
|
働く力 |
1600W （省エネ） |
|
空気圧 |
0.6-0.8Mpa |
|
空気消費 |
0.3m の ³ /min |
|
状況の温度 |
5-25℃ |
|
機械騒音 |
65 dB |
|
データ入力 |
入る USB インターフェイス（EXCEL のフォーマット） |
|
制御システム |
英国版インターフェイス （WINDOWS のシステム制御のプラットホーム） LCD のモニター |
特徴: 最も最近の実用的な放射状の挿入機械、サーボ機構システムの分けられた多数セットは、安定した性能、高密度およびより完全の保証します。 、ユーザー フレンドリー インターフェイスの市販ソフトの基盤はオペレーティング システム、Windows 2000 良質および高性能を持って来ます。
BXJG-4001 軸順序子/挿入機械
|
挿入率 |
24000 pcs/h |
|
不履行率 |
300 PPM 以下 |
|
方向 |
平行 0°、90°、180°、270° |
|
穴のスパン |
5.0mm-20.0mm （ジャンパー線のための 5.0mm-30.0mm） |
|
部品のタイプ |
コンデンサー、トランジスター、ダイオード、抵抗器、ヒューズ、等。 |
|
ジャンパー線 (JW) |
ワイヤーの連続的なスプールからのバルク ジャンパー線ディスペンサー システム プロセス ジャンパー線 |
|
締めつけの長さ |
調節可能な 1.2-2.2mm |
|
機械重量 |
1500kg |
|
電源 |
220V、AC （単一フェーズ） 50/60HZ、1.5KVA |
|
システム保護 |
UPS は、機械を力なしで 15 分を動かさせ続けます |
|
働く力 |
1600W （省エネ） |
|
空気圧 |
0.6-0.8Mpa |
|
空気消費 |
0.3m の ³ /min |
|
状況の温度 |
5-25℃ |
|
機械騒音 |
65 dB |
|
PCB のサイズ |
分 50mm×50mm; 最高の 450mm×450mm |
|
ドライブ |
AC servo、AC モーター |
|
場所の原動力 |
空気圧 |
|
データ入力 |
入る USB インターフェイス（EXCEL のフォーマット） |
|
制御システム |
英国版インターフェイス （WINDOWS のシステム制御のプラットホーム） LCD のモニター |
特徴: 第二世代の軸順序子および軸挿入機械から成って下さい。 チェーン コンベヤのテープからの部品をプログラムとして配列し、挿入機械に、必要性再度作りますテープに直接与えて下さい。 挿入の頭部は安定しています、回転式テーブルです移動可能、含んでいます縦をまたは横の方向は、PCB の挿入物の部品を正確に保障します。 市販ソフトは 1 台のコンピュータを通して私達の会社によって、制御しますすべての操作を設計されています。
BXJG-7001 異様な形態の挿入機械
|
挿入率 |
12000 pcs/h |
|
不履行率 |
500 PPM 以下 |
|
方向 |
0°、90°、180° |
|
PCB のサイズ |
最高の 450mm×450mm |
|
PCB の厚さ |
0.79mm-2.36mm |
|
部品のタイプ |
バルク ソケット、接触スイッチ。 |
|
機械サイズ（L×W×H） |
1800mm×1800mm×1600mm |
|
機械重量 |
750kg |
|
軸線の挿入 |
2-3 |
|
電源 |
220V、AC （単一フェーズ） 50/60HZ、1.2KVA |
|
システム保護 |
UPS は、機械を力なしで 15 分を動かさせ続けます |
|
働く力 |
960W |
|
空気圧 |
0.4-0.6Mpa |
|
空気消費 |
0.2m の ³ /min |
|
状況の温度 |
5-25℃ |
|
機械騒音 |
50 dB |
|
PCB の供給 |
手動/自動選択可能 |
|
ドライブ |
AC servo、AC モーター |
|
働く板ホールダー |
右回りか左回り動くこと |
|
データ入力 |
入る USB インターフェイス（EXCEL のフォーマット） |
|
制御システム |
英国版インターフェイス （WINDOWS のシステム制御のプラットホーム） LCD のモニター |
特徴: 振動の送り装置に協力して下さい、部品（バルク スイッチ、異様な形態）および供給の挿入機械を配列する。 機械の挿入の頭部は、ユーザー フレンドリー インターフェイスの 12000pcs/h.市販ソフトの基盤の速度で PCB ですぐに部品をオペレーティング システム挿入しましたり、Windows 2000 良質および高性能を持って来ます。
BXJG-9001 アイレット/ピン挿入機械
|
挿入率 |
15000 pcs/h |
|
不履行率 |
500 PPM 以下 |
|
PCB の処理 |
手動か自動ロード/アンロード |
|
PCB のサイズ |
最高の 450mm×450mm |
|
PCB の厚さ |
0.79mm-2.36mm |
|
部品のタイプ |
1.6-3.5mm のリベット、長いリベット、不足分のリベット。 |
|
機械サイズ（L×W×H） |
1500mm×1450mm×1500mm |
|
機械重量 |
1500kg |
|
頭部の挿入 |
任意 2-3 |
|
電源 |
220V、AC （単一フェーズ） 50/60HZ、1.0KVA |
|
システム保護 |
UPS は、機械を力なしで 15 分を動かさせ続けます |
|
働く力 |
960W |
|
空気圧 |
0.4-0.6Mpa |
|
空気消費 |
0.1m の ³ /min |
|
状況の温度 |
5-25℃ |
|
機械騒音 |
55 dB |
|
PCB の供給 |
手動/自動選択可能 |
|
ドライブ |
AC servo、AC モーター |
|
働く板ホールダー |
右回りか左回り動くこと |
|
データ入力 |
入る USB インターフェイス（EXCEL のフォーマット） |
|
制御システム |
英国版インターフェイス （WINDOWS のシステム制御のプラットホーム） LCD のモニター |
特徴: 振動の送り装置順序の大きさのリベット（1.6mm-3.5mm）、長いリベット（20mm）、または機械の挿入の頭部への録音されたリベットおよび供給は PCB に、頭部リベットを置き、リベットを 15000pcs/h.変更 PCB の速度で自動または手動で固定するために、任意です。 、ユーザー フレンドリー インターフェイスの市販ソフトの基盤はオペレーティング システム、Windows 2000 良質および高性能を持って来ます。
