拡張できる巻上げの心棒のための自動 CNC のウィンド マシーン
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | コイル巻線機械,フィラメントのウィンド マシーン |
||
|---|---|---|---|
拡張できる巻上げの心棒のための自動 CNC のウィンド マシーン
記述:

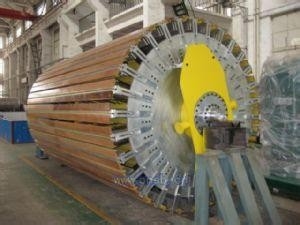

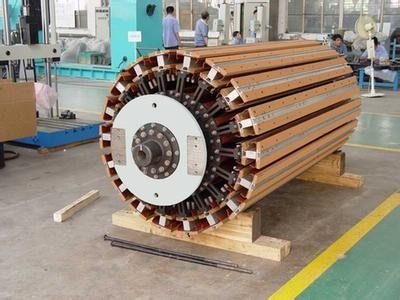

EWM は心棒ボディ、拡張できるメカニズム、アークの支持版、締まる拡張できるライニングから成っています
心棒の装置、心棒およびウィンド マシーンを接続するための装置。
適用:

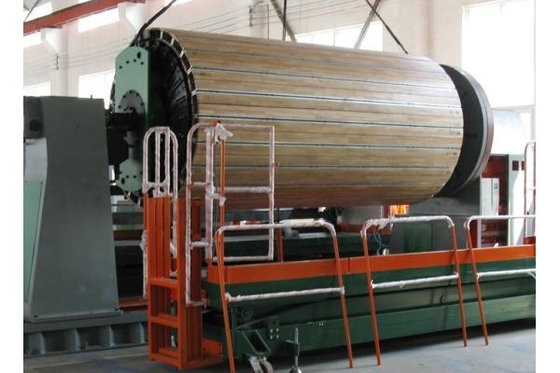

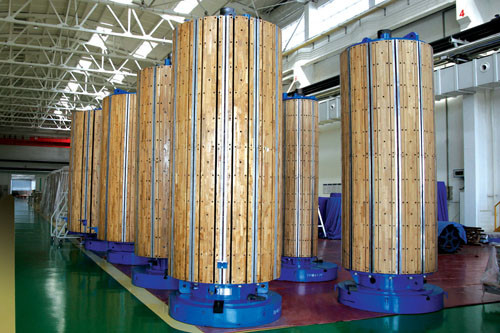

巻上げの心棒（EWM）は縦か横のウィンド マシーンの巻く変圧器のコイルのための最近特別な心棒です
指定:
| タイプ | 直径の範囲（mm） | スポークの長さ（mm） | スポークの量 | スポーク スペース（mm） | 全長 | 重量 | 負荷 |
| RXM-1A | φ270~350 | 1500 | 6 | 5~45mm | 1190 | 0.075T | 0.6T |
| RXM-2A | φ340~470 | 1800 | 6 | 5~45mm | 1160 | 0.09T | 0.6T |
| RXM-3A | Φ460~610 | 1800 | 8 | 5~45mm | 1724 | 0.15T | 1T |
| RXM-3B | φ600~780/φ770~950 | 2000 年 | 12 | 5~45mm | 1724 | 0.2T | 1.5T |
| RXM-4A | Φ940~1140/φ1130~1330 | 2000 年 | 18 | 5~45mm | 2290 | 0.95T | 3T |
| RXM-4B | Φ1320~1520/φ1510~1710 | 3000 | 18 | 5~45mm | 2290 | 1.02T | 3T |
| RXM-5B | Φ1700~1900/φ1890~2090 | 3000 | 18 | 5~45mm | 3130 | 2.5T | 8T |
| RXM-6B | Φ2050~2300/φ2290~2540 | 3000 | 24 | 5~45mm | 3130 | 3.7T | 8T |
| RXM-7B | Φ2500~2800/φ2780~3080 | 3000 | 30 | 5~45mm | 3430 | 5.5T | 10T |
変数 | 直径の範囲 | 当て木の長さ | 当て木の量 | 全長を除く 紡錘の頭部 | 重量 | 最大負荷 |
| 1XB | φ160~210 mm | 1000 の mm | 8 | 1190 の mm | 75 の kg | 600 の kg |
| 2XB | φ200~260 mm | 1000 の mm | 8 | 1160 の mm | 90 の kg | 600 の kg |
| 3XB | φ210~280 mm | 1500 の mm | 8 | 1724 の mm | 150 の kg | 1000 の kg |
| 4XB | φ270~350 mm | 1500 の mm | 8 | 1724 の mm | 200 の kg | 1500 の kg |
| 0B | φ340~470 mm （φ450~580） | 2000 の mm | 12 | 2290 の mm | 950 の kg | 3000 の kg |
| 1B | φ400~530 mm （φ510~640） | 2000 の mm | 12 | 2290 の mm | 1020 の kg | 3000 の kg |
| 2B | φ600~780 mm （φ760~940） | 2700 の mm | 12 | 3130 の mm | 2500 の kg | 8000 の kg |
| 3B | φ850~1050 mm （φ1030~1230） | 2700 の mm | 16 | 3130 の mm | 3700 の kg | 8000 の kg |
| 4B | φ1125~1325 mm （φ1305~1505） | 3000 の mm | 18 | 3430 の mm | 5500 の kg | 10000 の kg |
| 5B | φ1460~1660 mm （φ1640~1840） | 3000 の mm | 18 | 3430 の mm | 7300 の kg | 12000 の kg |
| 6B | φ1800~2060 mm （φ2040~2300） | 3200 の mm | 24 | 3630 の mm | 9800 の kg | 12000kg |
| 7B | φ2420~2720 mm （φ2700~3000） | 3000 の mm | 30 | 3690 の mm | 13000 の kg | 15000 の kg |
