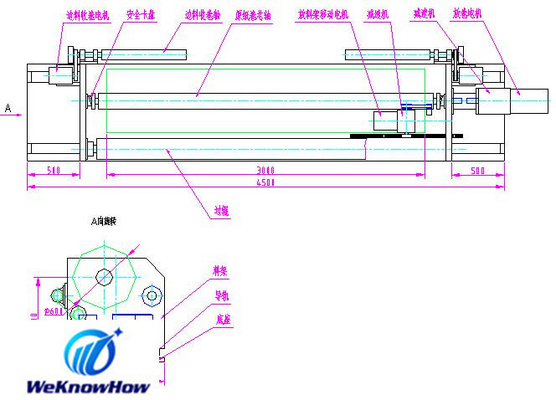

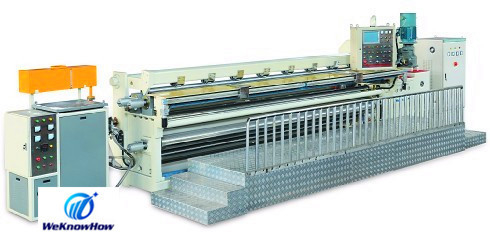

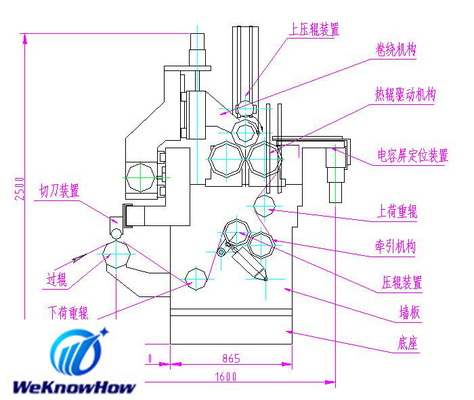

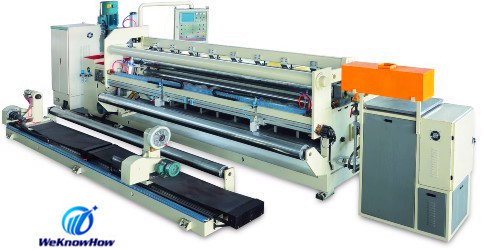

2800mm CNC のウィンド マシーン、器械変圧器のための手の叩く機械

2800mm CNC のウィンド マシーン、器械変圧器のための手の叩く機械

  3.2 の技術的な変数

    ①機械主要な技術的な変数

    a.の原料次元

    ペーパー幅 750mm 2500 の mm

    厚さ 0.1 の ± 0.005 mm

    内部/外径ф90 は ± 2/ф450 の ± 10 の mm 巻き取ります

    アルミ ホイルの幅 150-450 の mm

    厚さ 0.008 mm

    アルミニウム内部/外の直径ф32/ф40 の ± 0.5 mm。 Ф50/ф60 ± 0.5

    長さ 700-2800 の mm

    範囲を処理する b.

    終了する包む直径ф60-300 mm

    最高の切断幅 2500 の mm

    600 の mm の最低の切断幅

    処理します左の円形のカッター XB 0 | 1100 のの範囲を mm （起源として装置の中心ライン）

    右の円形のカッター YB 0 | 1100 の mm の処理の範囲

    （起源として装置の中心ライン）

    c.の機械化の精密

    ± の幅の精密 0.5 mm

    ± の直径の精密 1 つの mm

    ± のステップ位置の正確さ 1 つの mm

    端の deviation≤ 0.5 mm

    ± を切った後 0.5 mm 幅の偏差

    D.生産性

    ペーパー速度 1-5m/min

    e.の入力 70KW

    f.空気消費 0.25m3/分

    g.の仕事台の高さ: 1100 の mm （機械の実寸を参照して下さい）

さまざまな部品の②の主要な技術的な状態

    a.の主要なドライブ

    終わる a.1 直径を包みます: ф60~300 mm

    終わる a.2 幅を包みます: 600~2500 の mm

    a.3. 張力制御: 50-2500 N

    a.4 シャフトの速度: 0-80rpm

    a.5. 主要なモーター力 7.5KW

    a.6 牽引モーター 5.5KW

    a.7 出力トルク 3000Nm

    a.8. ブレーキ正確さの 1/10 回転

    b.の締め金で止める装置

    力 30KN を押す b.1 最高シリンダー

    上部の押すプラットホーム 7 | 30KN の力を押す b.2.the

    b.3 上部の押すプラットホーム 25 の º の最高の振動角度

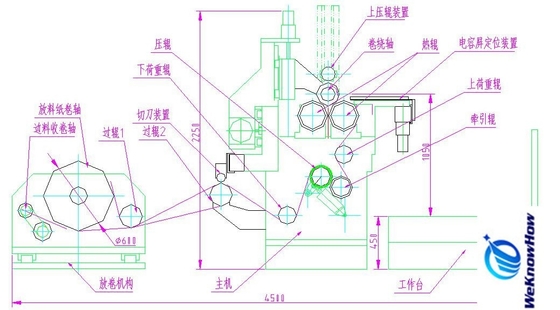

    c.の暖房および支持のメカニズム

    c.1 ヒート ローラーの温度 110 の ± 5 の℃

    c.2 暖房力 55KW

③の制御プログラムのコンフィギュレーション必要条件

自動包む機械は 110KV および 220KV 両方と形成されます

プログラマーを包む器械変圧器。

    a. 110KV （管の ¢ 40/¢ 32 の外の直径）

    b. 220KV （管の外の直径 ¢ 60/¢ 50）
