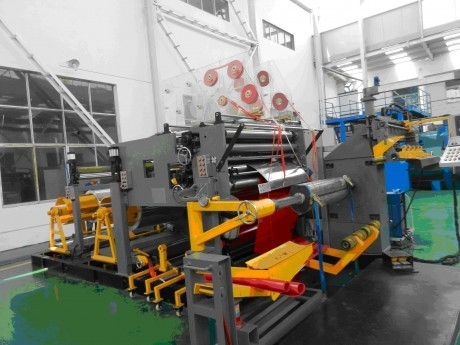

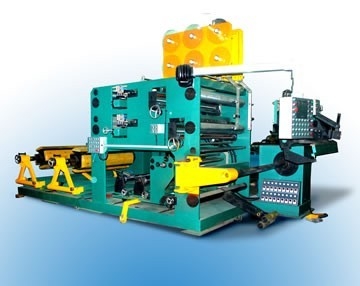

高速 CNC のウィンド マシーン、自動コイル巻線機械

。N

項目

指定

1

コイルの範囲

1.1

軸長さ

最高: 600 の mm

1.2

軸長さ（鉛と）

最高: 720 の mm

1.3

外径（ワイヤーを含まないため）

φ600

1.4

（最高の）外径（最高）

φ620

1.5

（最低の）内径（分）

限られた

1.6

コイルのタイプ

円形、長円、長方形（コイル weight≤500kg）

2

コイル材料

2.1

銅かアルミ ホイル

width≤600mm、thickness0.3-1.5mm;                             コイルの内径: Φ400;                                          コイル外 diameter≤Φ800。

2.2

エナメルを塗られたワイヤー

ワイヤー: MaxΦ0.3-3.0 mm;                                              平らなワイヤー: 最高 3×12 mm

3

行ないホイルの decoiling 装置

空気の張力方法

3.1

サポート シリンダー長さ

620 の mm

3.2

サポート シリンダーは範囲を調節します

Φ470-φ520

3.3

サポート シリンダー負荷（最高）

1000 の KG

3.4

拡大力

最高: 5000N-M （調節可能な Stepless）

3.5

張力作業員数

0---0.6 Mpa

4

巻上げ装置

4.1

風速

0-20 n/min

4.2

働くトルク（最高）

≥ 5000 N-M

4.3

風力

11 の KW

4.4

速度の規則の方法

頻度 stepless 速度の規則

5

層の絶縁材の decoiler 装置

5.1

層の insulationinstallation の車軸

2 セット

5.2

層の絶縁材のコイルの外径

≤φ400 mm

5.3

層の絶縁材のコイルの内径

Φ76 mm

5.4

層の絶縁材のコイルの幅

最高: 620 の mm

5.5

Decoiling の方法

機械工の締め金で止めること

5.6

弱めます前部（2 セットの独立者）を

≤50 N-M

6

装置を調整して下さい

6.1

方法を調整して下さい

自動サーボ モーター システムは訂正します

7

電気システム

PLC の自動車制御

7.1

計算ディジット

4 ディジット（0.0-999.9） （計算の精密: 0.1 の回転）

7.2

基本的な機能

revisable ステップ入力電源異常の記憶

7.3

仕事インターフェイス

タッチ・コントロール パネル（中国語および英語）

7.4

総力

15KW
