自動管理されたの油圧 CNC のウィンド マシーン ピットの垂直
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | コイル巻線機械,フィラメントのウィンド マシーン |
||
|---|---|---|---|

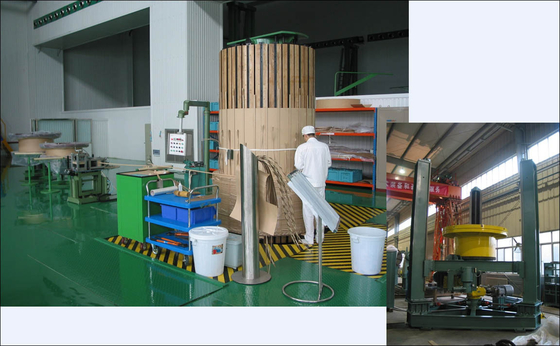

自動管理されたの油圧 CNC のウィンド マシーン ピットの垂直
記述:

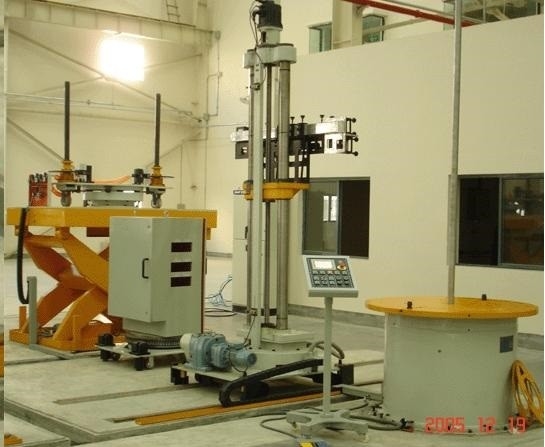

PVWM は台、コラム、チャックの高度システム、チャックの回転システム、移動式版のプラットホームおよび制御システムから成っています。 さまざまな巻上げ変数は CRTs で示されています。 メニューを作動させ、指による異なった機能を選ぶことは CRTs に触れます、巻上げの技術は前もって編集されるか、または修正することができます。
適用:

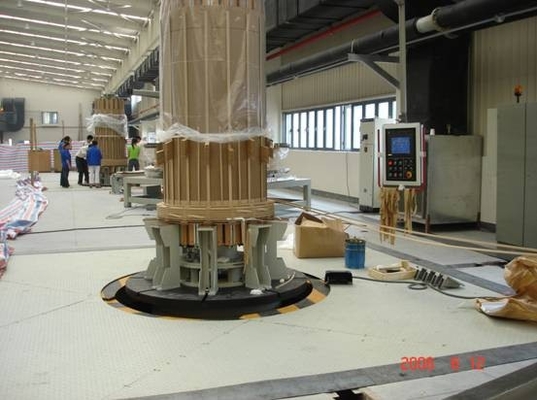

ピットの縦のウィンド マシーン (PVWM) は変圧器の高圧、極度の高圧螺旋形の巻上げおよびディスク巻上げを作るための理想的な装置です
指定:
項目 | いいえ。 | 目次 | 技術的な変数 | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
回転式プラットホーム | 1 | 最高。 負荷（kg） | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | 最高。 回転直径（mm） | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | チャック（mm）の直径 | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | chuck×number の T 型の溝: （mm×unit） | 28mm×8 | 36mm×8 | ||||||
5 | プラットホーム（mm）の高さ | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | チャックが上に高く上がる場合のプラットホームへのチャックの高さ（mm） | 400 | |||||||
7 | チャック（stepless 規則）の速度（r/min） | 0~10 | 0~7 | 0~5 | |||||
8 | 最高。 チャック（N/M）のトルク | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | 最高。 ワイヤー（n）の張力 | 9000 | 12000 | 14200 | |||||
10 | チャック（KW）の回転式モーター力 | 11 | 15 | 18.5 | |||||
11 | 置きますチャックの中心（mm）の穴を | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | 軸受け整理（mm） | ≤0.2 | |||||||
振動腕 | 13 | 高さ（mm） | 3000 | ||||||
14 | 最高。 長さ（foldable） （mm） | 3000 | 3200 | 3500 | 3800 | ||||
|
| 最高。 上げます高さ（打撃） （mm）を |
|
| |||||
高低照準機 | 15 |
| 2500 | 3000 | |||||
16 | 上げます速度（mm/min）を | 1000 | 700 | 500 | |||||
17 | サーボ モーター力（KW） | 11 | 15 | 18.5 | |||||
18 | ねじ | 3-Tr55x10 | 3-Tr65x10 | 3-Tr70 x12 | 3-Tr80 x12 | 3-Tr85 x14 | 3-Tr90 x16 | ||
シャッター メカニズム | 19 | 建坪（mm） | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | シャッター（mm）の拡張可能な範囲 | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | シャッター（mm/min）の速度 | 1000 | 900 | 700 | |||||
22 | モーター力（KW） | 0.55 | |||||||
23 | 量のモーター（単位） | 4 | |||||||
潤滑 | 24 | 自動注油式ポンプ（KW）のモーター力 | 0.2 （KW） | ||||||
25 | モードの注油 | オイル | |||||||
注: 上の変数は標準的です。それらは顧客によって要求します改めることができます。
